ATLÂNTICA 1500 Fishing Vessel

Apresentamos a nossa versão Fishing Vessel de nosso casco Atlântica 1500

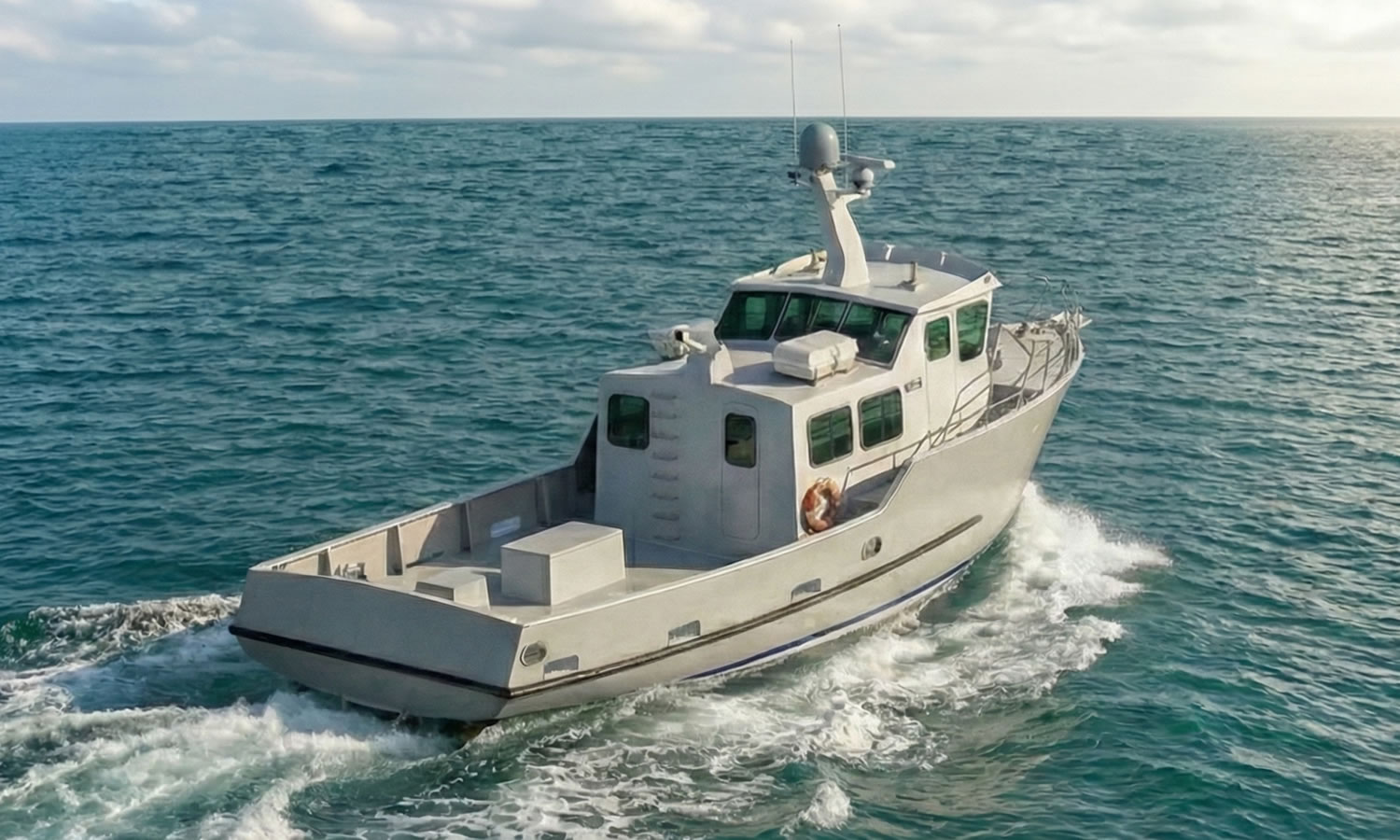

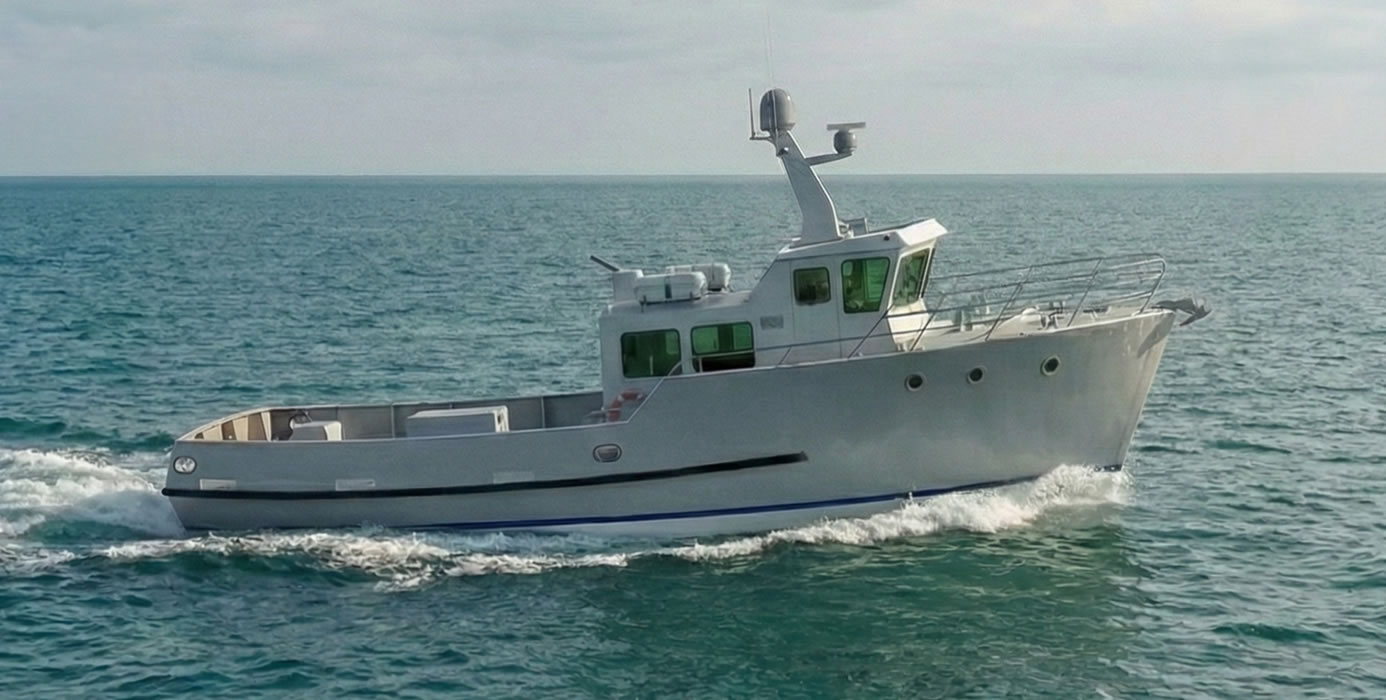

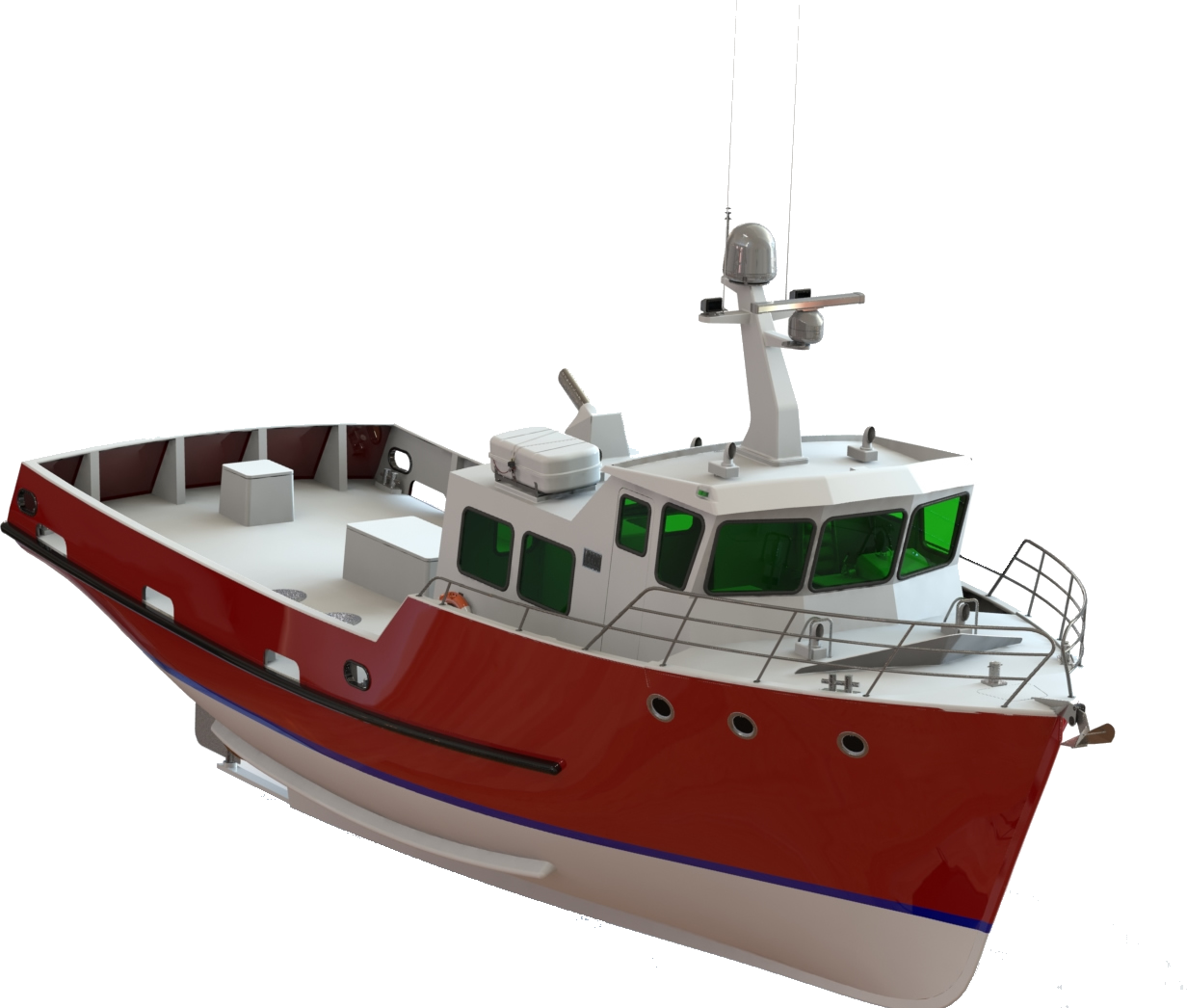

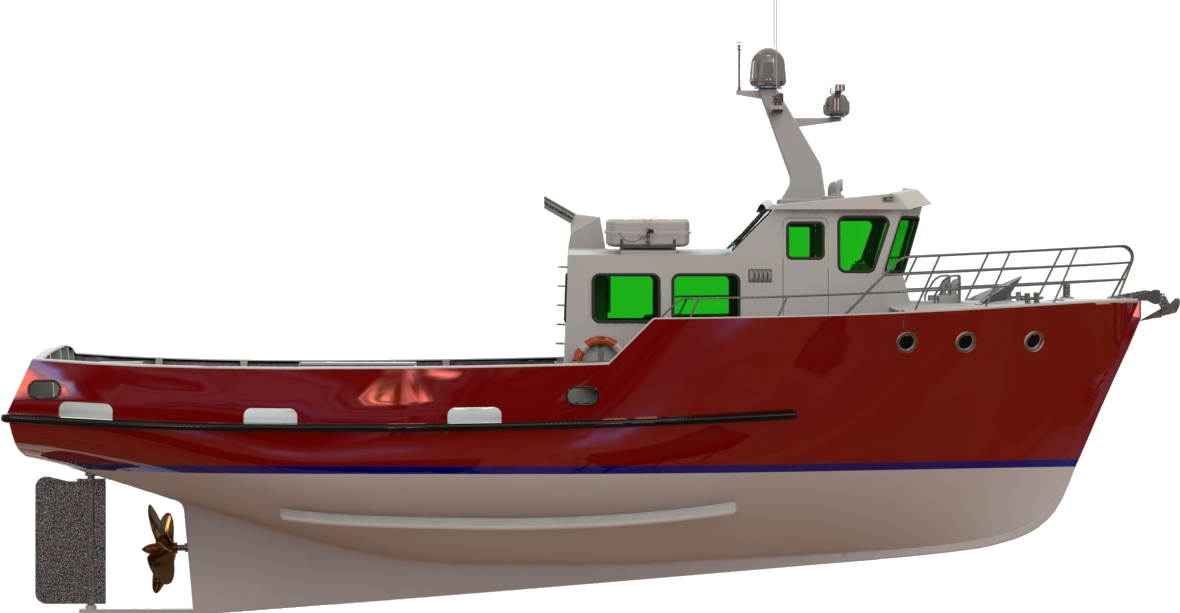

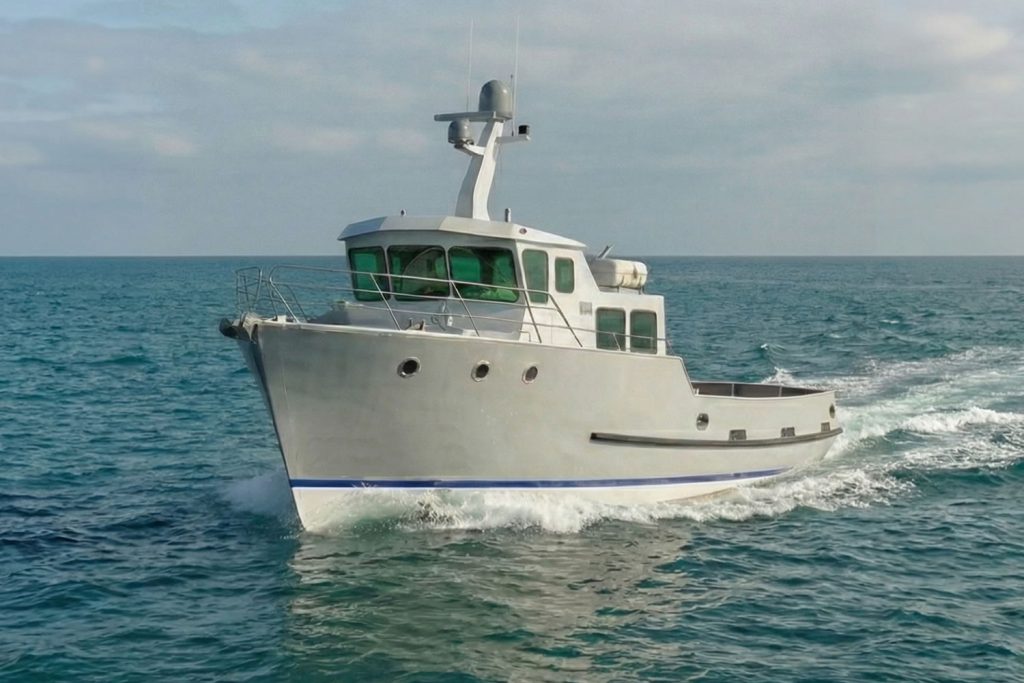

A Atlântica 1500 Fishing Vessel, um projeto da Marcos Lodi Yacht Design, é uma embarcação robusta e versátil, concebida para atender às rigorosas demandas do setor de trabalho marítimo. Com 15 metros de comprimento (aproximadamente 50 pés), ela combina as características de um barco de pesca industrial com a flexibilidade necessária para diversas outras funções



 Versatilidade e Aplicações

Construída em materiais compósitos, a Atlântica 1500 oferece alta resistência e durabilidade com baixa manutenção. Sua concepção como embarcação de trabalho a torna ideal para:

  1. Pesca Industrial: O design é altamente adaptável para diversas modalidades de pesca profissional, como camaroeiro, traineira, arrasto, espinhel, entre outras. O vasto convés e o grande porão facilitam as operações de captura e manuseio do pescado.

  2. Transporte de Carga e Apoio: Sua robustez e o substancial volume do porão de 30 metros cúbicos a qualificam para o transporte de carga e como embarcação de apoio em diversas operações marítimas.



🚤 Design e Estrutura Interna

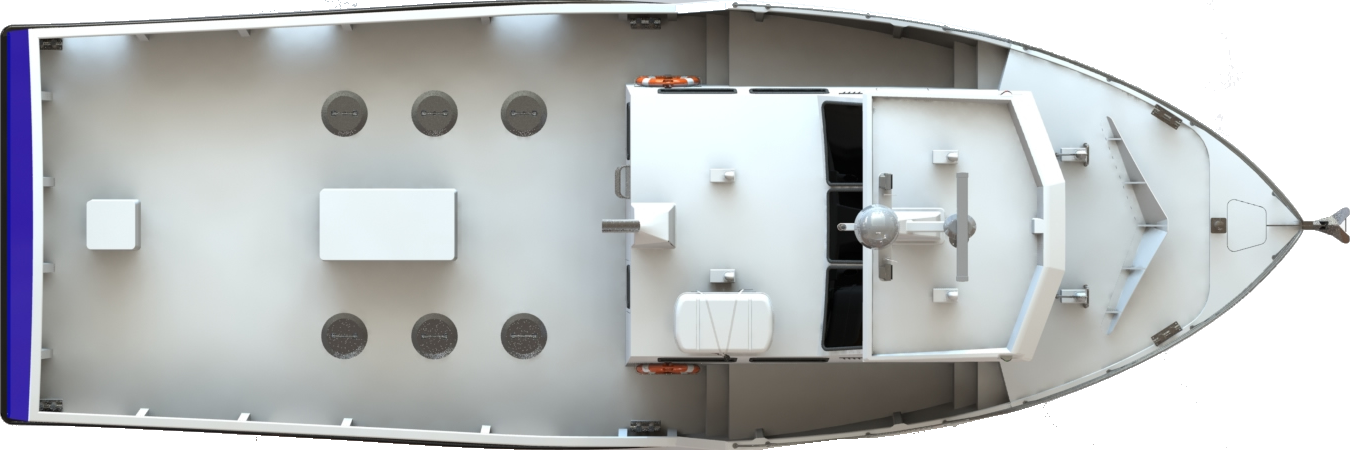

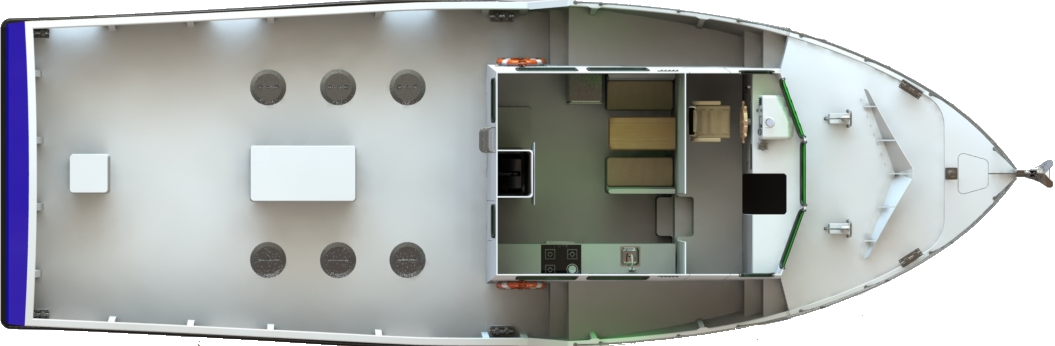

  • Convés de Trabalho (Imagem superior, vista de cima): Apresenta um convés amplo e desimpedido na popa, ideal para o manejo de redes e equipamentos de pesca. A superestrutura inclui a cabine de comando e áreas de descanso e cozinha.

  • Acomodações: As imagens internas (vistas de cima) mostram uma cabine com beliches (capacidade para 5 pessoas de tripulação), uma área de cozinha/galley com fogão e pia, e instalações sanitárias.

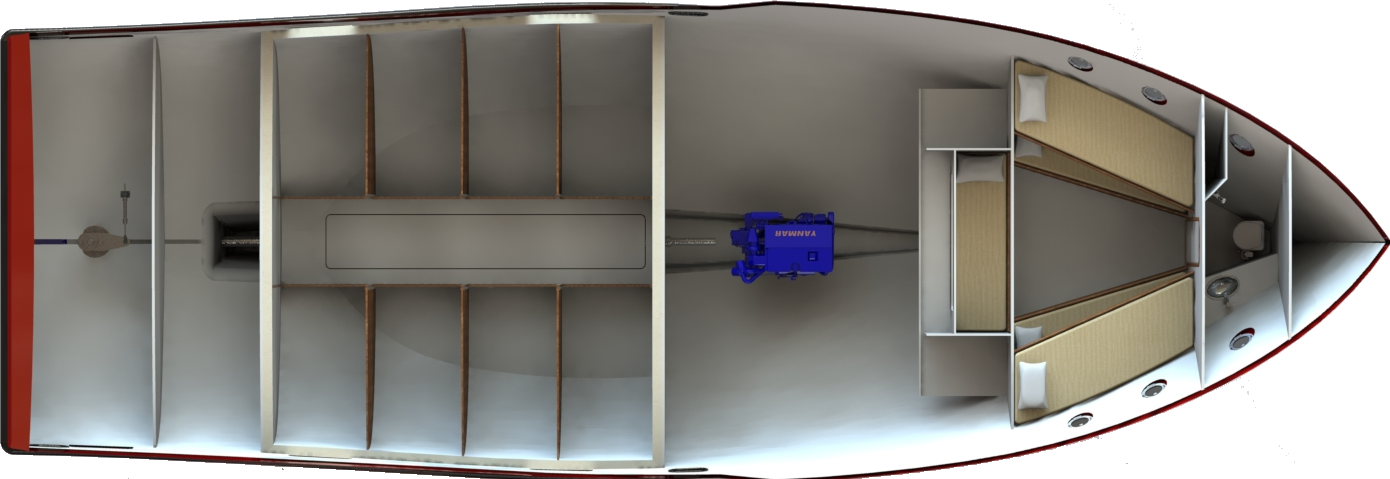

  • Porão e Infraestrutura (Imagem inferior, vista de baixo): A seção interna revela a estrutura do casco com longarinas e cavernas, e o espaço dedicado ao porão de carga/pescado. O motor central (propulsão a eixo) assegura um sistema confiável e eficiente.





📐 Principais Características Técnicas

A embarcação apresenta dimensões otimizadas para capacidade e navegabilidade:

Comprimento total

15,00 m

Comprimento na linha d’água

13,95 m

Boca

3,95 m

Calado

1,10 m

Passageiros dia/pernoite

12/2 pessoas

Motorização recomendada

60 a 120 hp

Material

Fibra de vidro (sandwich)



📄 Planos Construtivos

O projeto é disponibilizado com alta flexibilidade de construção para atender a diferentes necessidades de produção:

  • Versão para Produção Seriada: Otimizada para estaleiros que desejam produzir a Atlântica 1500 em série, garantindo padronização e eficiência.

  • Versão para Construção Única (One-Off): Permite um alto grau de customização para clientes que necessitam de adaptações específicas para suas operações.

Conheça nossos projetos para construção única e o método construtivo que adotamos

Nossos projetos contem um bom nível de detalhamento e nossos planos são de fácil compreensão.

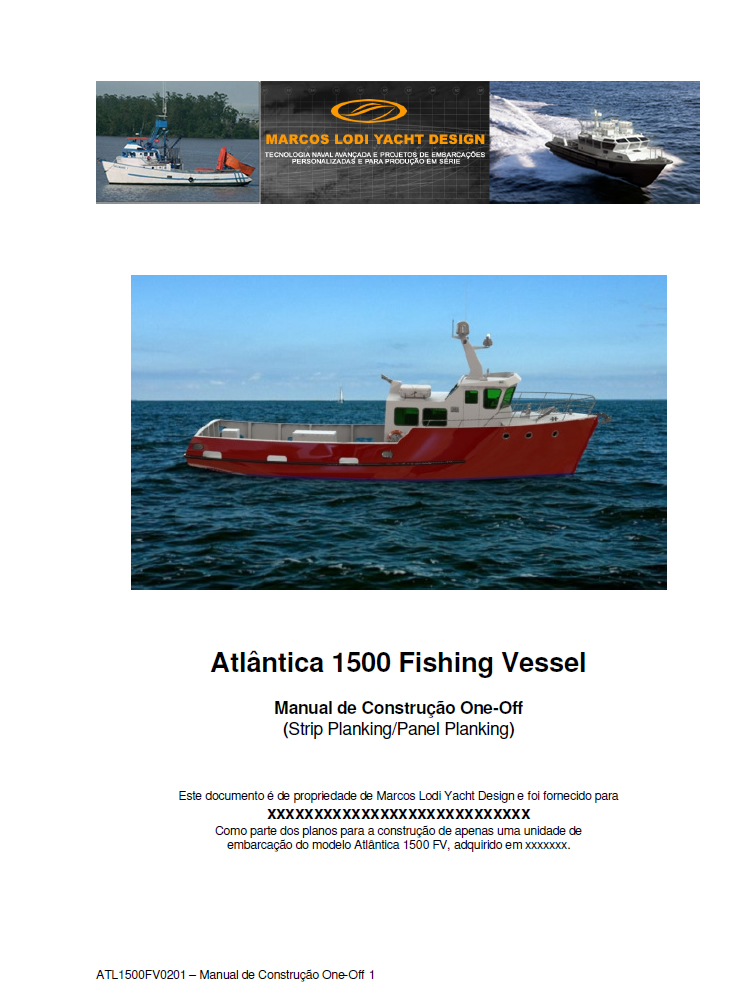

Todos os projetos contam com o “Manual da Construção”, onde se encontram instruções passo a passo de como construir seu barco, inclusive com fotos e ilustrações de cada estagio da construção.

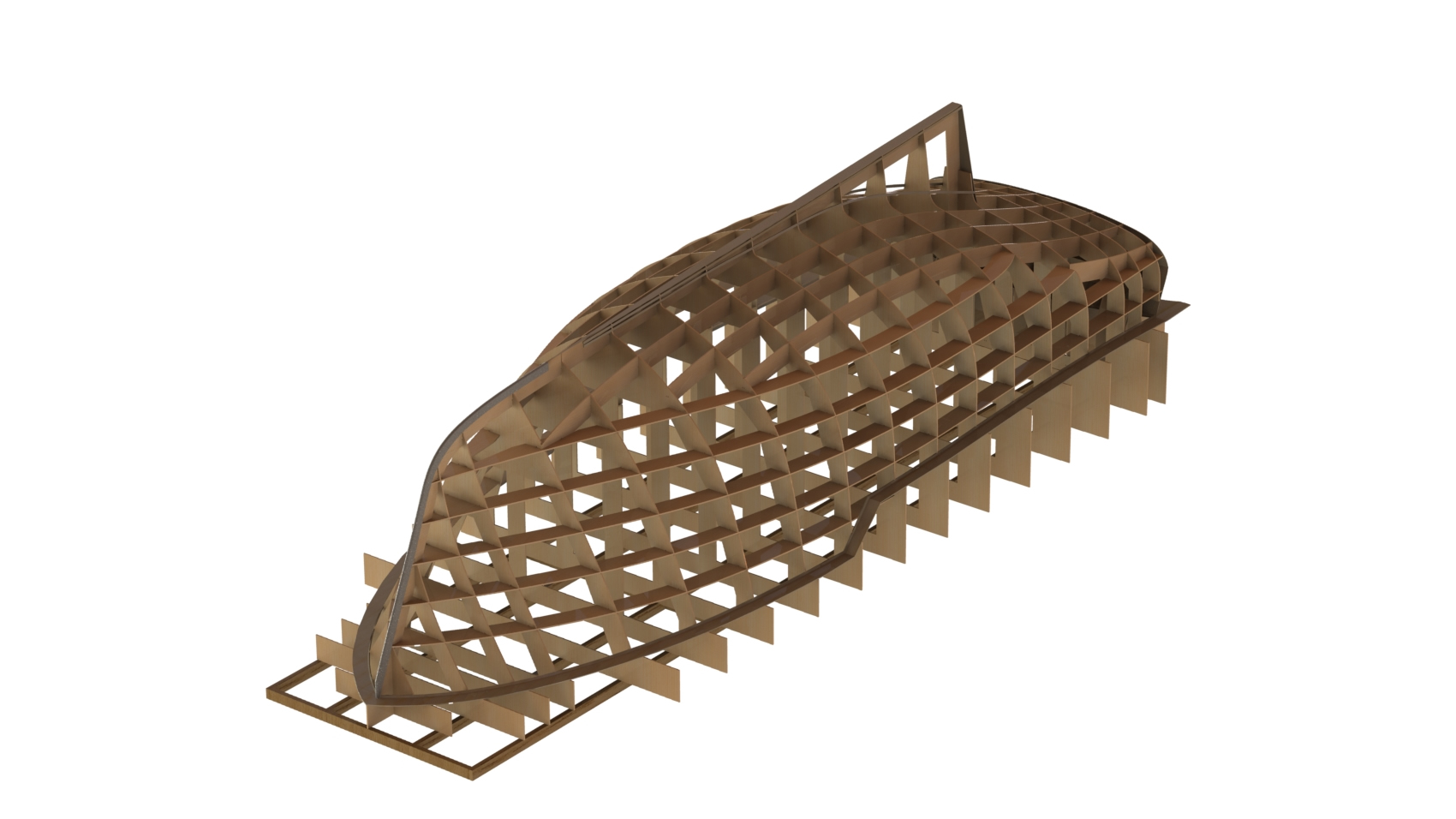

Para alguns projetos, dispomos também de arquivos para corte das peças planas do plug para corte CNC, o que proporciona ganho de tempo, material e precisão na construção e montagem dos plugs

Você só precisa enviar os arquivos para alguma empresa que forneça serviço de corte das placas de madeira ou MDF dos plugs e essas peças serão cortadas com rapidez e precisão

Após receber as placas cortadas, você só terá que montar o seu plug, como se fosse uma mobília e revestir com o material construtivo. Você economiza tempo no traçado e corte das peças planas que compõem o seu plug

Informe-se, entre em contato conosco

Abaixo, a lista dos planos construtivos que fazem parte do escopo de fornecimento

  1. ATL1500FV0100 – Arranjo Geral

  2. ATL1500FV0101 – Plano de Linhas do Casco e da Superestrutura

  3. ATL1500FV0102 – Tabela de Pontos do Casco

  4. ATL1500FV0104 – Plano de Construção

  5. ATL1500FV0201 – Manual de Construção One-Off

  6. 0104004 – Longarinas

  7. 0104005 – Antepara 400

  8. 0104006 – Antepara 2450

  9. 0104007 – Antepara 4300

  10. 0104008 – Antepara 6000

  11. 0104009 – Antepara 8000

  12. 0104010BB1 – Hastilha 1100 Bombordo 1

  13. 0104010BB2 – Hastilha 1100 Bombordo 2

  14. 0104010C – Hastilha 1100 Central

  15. 0104011BB1 – Hastilha 1800 Bombordo 1

  16. 0104011BB2 – Hastilha 1800 Bombordo 2

  17. 0104011C – Hastilha 1800 Central

  18. 0104012BB – Hastilha 3100 Bombordo

  19. 0104012C – Hastilha 3100 Central

  20. 0104013BB – Hastilha 3700 Bombordo

  21. 0104013C – Hastilha 3700 Central

22. 0104014BB – Antepara 3700 Bombordo

23. 0104015BB1 – Hastilha 5150 Bombordo 1

24. 0104015BB2 – Hastilha 5150 Bombordo 2

25. 0104015C – Hastilha 5150 Central

26. 0104016BB – Tanque de Combustível de Bombordo

27. 0104017BB – Tanque de Agua de Bombordo

28. ATL1500FV17 – Piso da Cabine Inferior

29. ATL1500FV18 – Piso do Cockpit

30. ATL1500FV19 – Painel Sobre Cabine inferior

31. ATL1500FV20 – Antepara Divisória Longitudinal do WC

32. ATL1500FV21BB – Divisória Lateral da Cama

33. ATL1500FV22 – Bancada da Cabine

34. ATL1500FV23 – Bancada Base do WC

35. ATL1500FV24 – Assento de Popa

36. ATL1500FV25 – Base de Acesso à PM

37. ATL1500FV26 – Aba do Teto da Cabine de Comando

38. ATL1500FV27 – Forração Lateral a BB da Cabine de Comando

39. ATL1500FV28 – Forração Lateral a BE da Cabine de Comando

40. ATL1500FV29– Divisoria Horizontal a BB da Cabine de Comando

41. ATL1500FV31 – Tampa de acesso a PM

Abaixo, a lista dos Planos e arquivos para corte de peças do plug em CNC

  1. ATL1500FV0300 – Montagem Plug do Casco – PDF

  2. Arquivos das peças que compõem o plug – DWG
