Lodifishing 250 Cabin

LODIFISHING 250 CABIN

Apresentamos a nossa versão cabinada de nosso casco Lodifishing 250

Esta versão cabinada da Lodifishing 250, atende ás necessidades tanto de pescadores, quanto de adeptos do mergulho autônomo , ou da caça submarina.

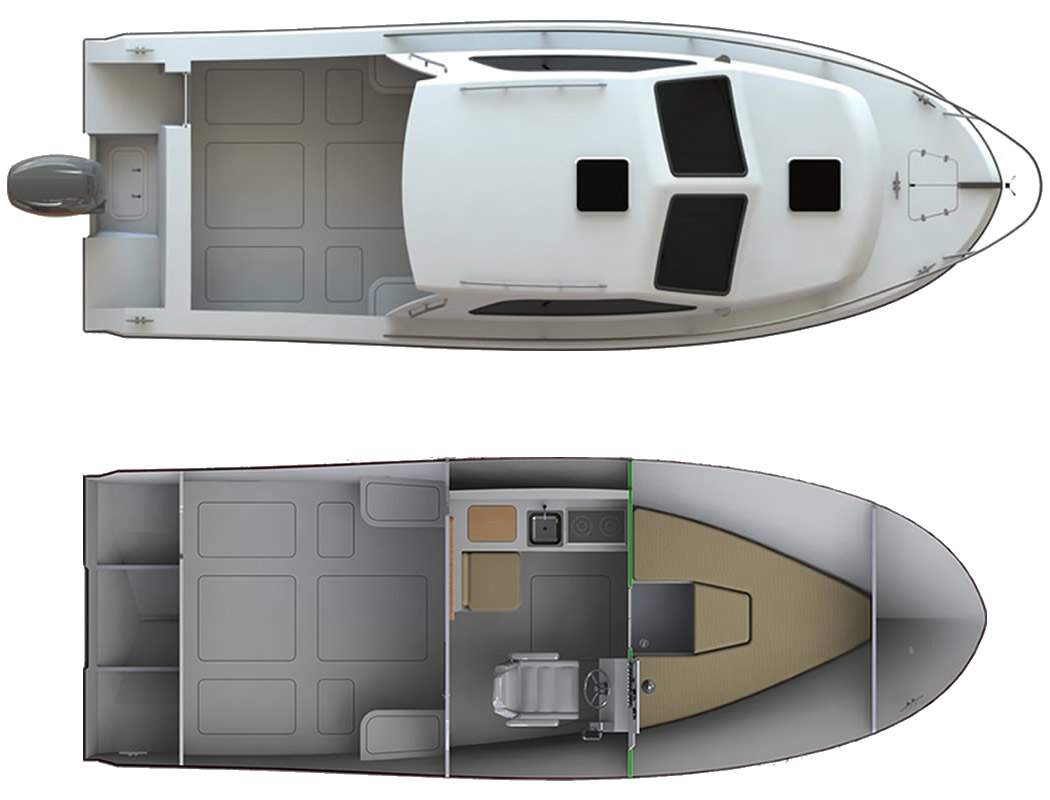

 Este barco conta com um ótimo aproveitamento de espaço, sua cabine surpreende pelo tamanho, acomodando 2 pessoas para pernoite, contando inclusive com um toilet e uma espaçosa cozinha.





Seu convés conta com uma ótima área de lazer, podendo ser utilizada tanto para acomodar uma praça de pesca quanto para mergulho, transporte de passageiros ou carga.



Um projeto de fácil construção amadora, desenvolvido com métodos simples de construção, que você mesmo pode executar em qualquer lugar, mesmo em sua garagem ou quintal.











Comprimento total ……………………………………..

7,50 m

Comprimento na linha d’água …………………………

6,20 m

Boca…………………………………………………………

2,70 m

Calado……………………………………………………..

0,45 m

Motorização recomendada………………………………

150 a 260 hp Popa

Material……………………………………………………..

Composites de Fibra de Vidro  (Sandwich com nucleo de espuma de PVC)

Graças ao desenho de seu casco Z-plane, que segue mesmo estilo básico da série Lodifishing, o qual incorpora um profundo hydro V, com “sprayrails” integrais, modificando-se para uma popa em monohidro. você navegará confortavelmente e seco mesmo em águas revoltas.



Este casco tambem favorece a estabilidade e o conforto em repouso e a baixas velocidades

Não perca tempo e comece hoje mesmo a realizar o sonho de construir seu próprio barco.













Conheça nossos projetos para construção única e o método construtivo que adotamos





Nossos projetos contem um bom nível de detalhamento e nossos planos são de fácil compreensão.

Todos os projetos contam com o “Manual da Construção”, onde se encontram instruções passo a passo de como construir

seu barco,

inclusive com fotos e ilustrações de cada estagio da construção.





















Para alguns projetos, dispomos também de arquivos para corte das peças planas do plug para corte CNC, o que proporciona ganho de tempo, material e precisão na construção e

montagem dos plugs



Você só precisa enviar os arquivos para alguma empresa que forneça serviço de corte das placas de madeira ou MDF dos plugs e essas peças serão cortadas com rapidez e precisão



Após receber as placas cortadas, você só terá que montar o seu plug, como se fosse uma mobília e revestir com o material construtivo. Você economiza tempo no traçado e corte das peças planas que compõem o seu plug

Informe-se, entre em contato conosco

Abaixo, a lista dos planos construtivos que fazem parte do escopo de fornecimento



1. LF250C0100 – Arranjo Geral
2. LF250C0101 – Plano de Linhas do Casco
3. LF250C0102 – Plano de Linhas do Convés
4. LF250C0103 – Tabela de Pontos do Casco e Convés
5. LF250C0104 – Plano de Construção
6. LF250C0201 – Manual de Construção One-Off
7. LF250C0206 – Nesting H60 20 mm
8. LF250C0207 – Nesting H60 15 mm
9. LF250C0208 – Detalhes do Plug do Casco
10. LF250C0209 – Detalhes do Plug do Convés
11. LF250C0210 – Junção Casco-Convés
12. LF250C03BB – Longarina BB
13. LF25005 – Antepara A1
14. LF250C06 – Antepara A2
15. LF250C07 – Antepara A3

16. LF250C08 – Antepara A4
17. LF250C09 – Hastilha H1C
18. LF250C09BB – Hastilha H1BB
19. LF250C10 – Hastilha H2C
20. LF250C10BB – Hastilha H2BB
21. LF250C11 – Hastilha H3C
22. LF250C11BB – Hastilha H3BB
23. LF250C12 – Piso do Cockpit
24. LF250C13 – Piso da Cabine de Comando
25. LF250C14 – Piso do Camarote
26. LF250C15 – Cama Integrada
27. LF250C16 – Painel de Vante da Cabine de Comando
28. LF250C18 – Painel de Comando
29. LF250C0211 – Padrão Tampas de Convés

Abaixo, a lista dos Planos e arquivos para corte de peças do plug em CNC

  1. LF2500300 – Montagem Plug do Casco – PDF
  2. Arquivos das peças que compõem o plug – DWG
