Atlântica 320 LR

ATLÂNTICA 320 LR

Apresentamos a nossa versão com flybridge de nosso casco Atlântica 320


Você sabia que trabalhar, pescar, passear ou mesmo relaxar em um barco como esse, está ao seu alcance?

Você mesmo pode construir esse barco!

Esta é mais uma versão desse nosso projeto dentre outros que temos igualmente do tipo
“ Faça você mesmo”

Fácil de construir,robusta e de longa durabilidade a Atlântica 320 LR é uma embarcação que impressiona pela sua extrema economia, segurança e navegabilidade.

Projetada para proporcionar pequenos cruzeiros, passeios ou pescarias, seu casco tipo trawler proporciona ótima estabilidade e navegabilidade.

A Atlântica 320 LR é veloz e muito marinheira, atingindo uma velocidade de 15 nós com uma motorização diesel/centro de 120 hp.

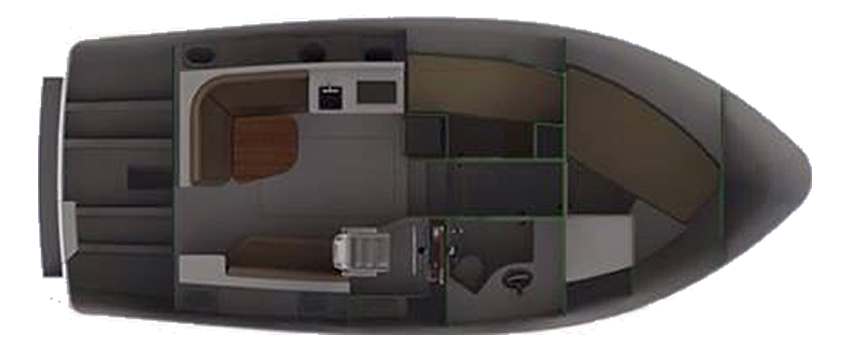

Este barco conta com um ótimo aproveitamento de espaço, No salão ficam o comando interno, a mesa de refeições e a espaçosa cozinha. Possui 2 camarotes um com uma cama de casal na proa e outro com um beliche duplo, servidos por um banheiro.



Comprimento total …………………………………..

9,80 m

Comprimento na linha d’água ………………….

8,60 m

Boca…………………………………………………………

3,95 m

Calado……………………………………………………..

1,10 m

Passageiros dia/pernoite…………………………..

12/4 pessoas

Motorização recomendada……………………….

60 a 120 hp

Material……………………………………………………

Fibra de vidro (sandwich)



Um projeto de fácil construção amadora, desenvolvido com métodos simples de construção, que você mesmo pode executar em qualquer lugar, mesmo em sua garagem ou quintal.

Conheça nossos projetos para construção única e o método construtivo que adotamos

Nossos projetos contem um bom nível de detalhamento e nossos planos são de fácil compreensão.

Todos os projetos contam com o “Manual da Construção”, onde se encontram instruções passo a passo de como construir seu barco, inclusive com fotos e ilustrações de cada estagio da construção.



Para alguns projetos, dispomos também de arquivos para corte das peças planas do plug para corte CNC, o que proporciona ganho de tempo, material e precisão na construção e montagem dos plugs

Você só precisa enviar os arquivos para alguma empresa que forneça serviço de corte das placas de madeira ou MDF dos plugs e essas peças serão cortadas com rapidez e precisão

Após receber as placas cortadas, você só terá que montar o seu plug, como se fosse uma mobília e revestir com o material construtivo. Você economiza tempo no traçado e corte das peças planas que compõem o seu plug

Informe-se, entre em contato conosco

Abaixo, a lista dos planos construtivos que fazem parte do escopo de fornecimento

1. ATL320LR0100 – Arranjo Geral
2. ATL320LR0101 – Plano de Linhas do Casco e da Superestrutura
3. ATL320LR0103 – Tabela de Pontos do Casco
4. ATL320LR0104 – Plano de Construção
5. ATL320LR0201 – Manual de Construção One-Off
6. ATL320LR0206 – Nesting H60 20 mm
7. ATL320LR0207 – Nesting H60 15 mm
8. ATL320LR0208 – Detalhes do Plug do Casco
9. ATL320LR0209 – Detalhes do Plug do Convés
10. ATL320LR0210 – Junção Casco-Convés
11. ATL320LR03BB – Longarina de BB
12. ATL320LR04BB – Caverna C1 BB
13. ATL320LR04H – Hastilha H1
14. ATL320LR05BB – Caverna C2 BB
15. ATL320LR05H – Hastilha H2
16. ATL320LR06 – Antepara A1
17. ATL320LR07BB – Hastilha H3 BB
18. ATL320LR08BB – Caverna C3 BB
19. ATL320LR08HBB – Hastilha H4 BB
20. ATL320LR09 – Antepara A2
21. ATL320LR10 – Antepara A3
22. ATL320LR11 – Hastilha H5
23. ATL320LR12 – Antepara A4
24. ATL320LR13BB – Jazente de BB do Motor
25. ATL320LR14 – Piso do Camarote
26. ATL320LR15 – Cama Integrada
27. ATL320LR16 – Piso do Cockpit na Popa
28. ATL320LR17 – Piso da Cabine Inferior
29. ATL320LR18 – Piso do Cockpit a Meia Nau
30. ATL320LR19 – Painel Sobre Cabine inferior
31. ATL320LR20 – Antepara Divisória Longitudinal do WC
32. ATL320LR21BB – Divisória Lateral da Cama de BB
33. ATL320LR22 – Bancada da Cabine a BB
34. ATL320LR23 – Bancada Base do WC
35. ATL320LR24 – Assento de Popa
36. ATL320LR25 – Base de Acesso à PM
37. ATL320LR26 – Aba do Teto da Cabine de Comando
38. ATL320LR27 – Forração Lateral a BB da Cabine de Comando
39. ATL320LR28 – Forração Lateral a BE da Cabine de Comando
40. ATL320LR29– Divisoria Horizontal a BB da Cabine de Comando
41. ATL320LR31 – Tampa de acesso a PM

Abaixo, a lista dos Planos e arquivos para corte de peças do plug em CNC

  1. ATL320LR0300 – Montagem Plug do Casco – PDF
  2. Arquivos das peças que compõem o plug – DWG





Quer adquirir conhecimento em construção de barcos? Veja o que disponibilizamos abaixo.
